Gambar pada pesawat televisi dibentuk oleh sebuah pola kumpulan titik-titik yang bersatu untuk membentuk sebuah gambar yang lengkap. Titik-titik tersebut muncul pada layar televisi satu demi satu dalam selang waktu yang sangat singkat (frekuensi yang sangat tinggi). Pemcahan gambar menjadi deretan titik-titik kecil ini dilaksanakan melalui sebuah teknik yaitu “scanning” (penyapuan). Mata dari scanner menyapu sebuah gambar secara keseluruhan dalam cara yang sama seperti mata seorang pembaca melihat halaman buku, kata demi kata, baris demi baris. Scanner tersebut membangkitkan sinyal listrik yang sebanding dengan kecerahan titik-titik yang di “scan”. Bermacam-macam jenis teknik Scanning (baik secara mekanik maupun elektronik) telah banyak dicoba dan diterapakan dalam pengembangan teknologi televisi ini. Hampir semua pesawat televisi modern menggunakan berkas elektron sebagai scanner. Kelebihan scanning dengan berkas elektron ini adalah bahwa berkas elektron tersebut dapat digerakan dengan kecepatan (frekuensi) yang sangat tinggi dan dapat menyapu (men-“scan”) sebuah gambar secara keseluruhan dalam waktu yang sangat singkat. Gambar diatas menunjukan bentuk yang disederhanakan dari lintasan berkas elektron dalam menyapu gambar secara keseluruhan. Garis lurus yang utuh menyatakan lintasan berkas elektron di atas permukaan gambar dan garis putus-putus menyatatakan perioda “flyback” atau “retrace”. Selama perioda ini berkas elektron dihapus.

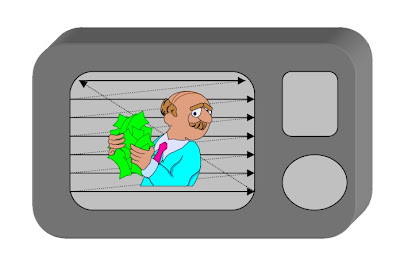

Ilustrasi yang ditunjukkan pada Gambar di atas menunjukan sebuah pola “scanning” sederhana yang disusun hanya oleh bebrapa garis mendatar (horizontal) dan sebuah pengulangan sederhana dari bawah ke atas. Proses scanning sebenarnya yang terjadi dalam pesawat televisi melibatkan sejumlah besar garis-garis horizontal. Sebuah scanning yang lengkap seperti yang ditunjukkan pada Gambar 1 di atas menghasilkan sebuah pola gambar diam yang mirip dengan sebuah frame gambar film bergerak. Jika sebuah pola gambar diulang ratusan kali per detik maka pola gambar itu akan tampak bergerak secara halus (tidak terpotong-potong). Makin banyak jumlah garis horizontal yang digunakan dalam sebuah pesawat televisi makin baik tampilan gambar yang ditunjukkan oleh pesawat televisi itu.
Dalam sebuah pesawat televisi, frekuensi pengulangan sebuah gambar dan jumlah garis scanning yang digunakan harus di standarisasi untuk setiap sistem yang digunakan di suatu negara untuk pemancar dan penerima. Sebagai contoh, di Amerika serikat, pemancar dan penerima menggunakan standar jumlah garis sebanyak 525 garis horizontal per frame dan dengan frekuensi 30 frame per detik. Dengan cara yang sama, jumlah elemen gambar dalam setiap garis horizontal dibatasi oleh frekuensi gelombang (“chanel”) sampai 330 elemen per garis. Hasilnya adalah sebuah gambar (bayangan) yang terdiri atas 173.000 elemen untuk sebuah “frame”; Elemen-elemen ini diulang 30 kali per detik (dengan frekuensi 30 Hz) untuk menghasilkan 7 juta elemen gambar yang terpancar per detik.
